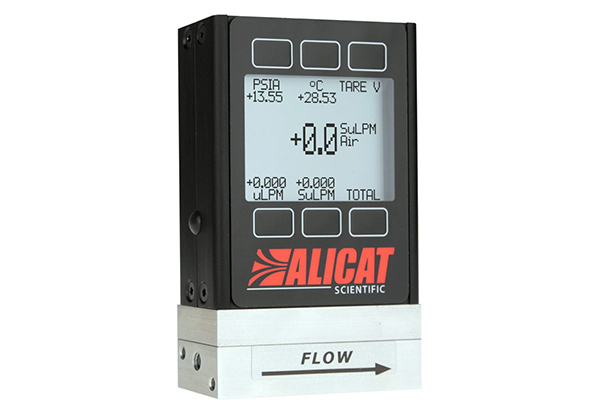

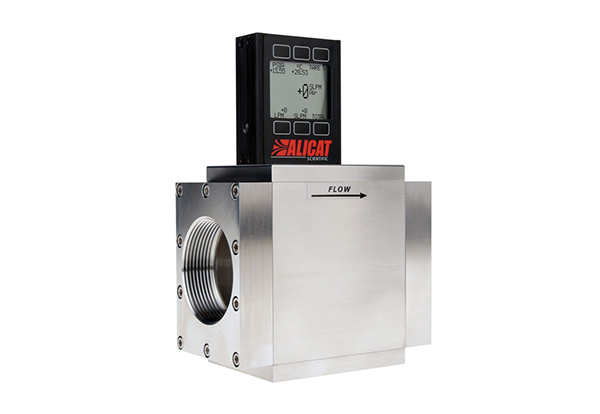

美国ALICAT
数字式质量流量计



Alicat数字式质量流量计可快速精确地测量

过程气体的质量流量、体积流量、压力和温度。



Alicat质量流量计采用内部补偿型层

流压差技术,使得大流量范围下气体仍旧保持层流运动

充分补偿因压力和温度引起的体积流量与质量流量间的

差异,并对用户标准工况进行修正。所有Alicat质量流

量计均具有NIST可溯源校准证书。


    ★性能参数



LL1系列


性能/参数

数字式质量流量计

流量范围

0.5SCCM-5000SLPM

可自行修改流量单位如kg/h、g/min等

标定气体

内置90条气体可选择

精度(调零后)

±(0.8%Rd+0.2%FS)

高精度(调零后)

±(0.4%Rd+0.2%FS),限于5SCCM-500SLPM

重复性

±0.2%FS

漂移(零点/满量程)

0.02% F.S/ºC/Atm

工作范围

0.5-100%

响应时间

10毫秒(可调整)

启动预热时间

1秒内

标准工况

25ºC & 14.696 psia,可自定义修改

工作温度范围

-10~-50℃(另有高温订制品)

工作湿度范围

0-100%RH(非冷凝)

最大工作压力

10Bar

最大工作压差

5bar

安装方向

任意

材质

SUS302\303\304不锈钢、密封圈VITON

显示屏

背光LCD显示屏,同时显示流量、压力、温度

数字信号

标准RS232

选配:RS485、MODBUS-RTU、PROFIBUS、DeviceNet

以太网RJ45(EtherCAT/Ethernet/IP/Modbus TCP-IP)

模拟信号

标准0-5V/1-5V/0-10V

选配:4-20mA

第二路模拟信号

标准0-5V/1-5V/0-10V

选配:4-20mA

电气接口

标准圆形8芯

选配:圆形6芯、DB9、DB15

供电电压

+24VDC

消耗电流

100mA以内

LL1系列


    ★电器连接


针脚/颜色

定义

1针(黑色)

4-20MA输出信号,如选择0-5V/10V   连接6针

2针(棕色)

不用连接,如选第二路   输出信号可接

3针(红色)

RS232 输入串口RS232   输入串口

4针(橘色)

远程清零

5针(黄色)

RS232 输出串口

6针(绿色)

0-5V或0-10V输出信号

7针(蓝色)

+24VDC供电

8针(紫色)

接地(同时作用于电源、通讯、模拟)



    ★使用注意



一:进气管道上建议安装上的过滤器、油水分离器使用,保证气体的干燥干净《湿度不超过90%(一定不能进水)、杂质粉尘不超过20微米》。

二:用肥皂水对管路进行泄漏检测时,只能将肥皂水喷洒在管路接头上,不能喷在仪表或电气插头上。

三:安装前,请将设备管路进行整体吹扫。

四:耐压1.0Mpa,进口最大压力5公斤。

五:需要进行零点漂移清零的时候,确认进/出口没流量没压力下 再操作。
